Как выбрать разъём питания: размер, тип, полярность, штекер и гнездо
Разъём питания нельзя подбирать только по внешнему виду. У похожих DC-штекеров может отличаться внутренний диаметр, полярность, допустимый ток и способ монтажа. Самая частая ошибка — перепутать 5.5×2.1 мм и 5.5×2.5 мм.

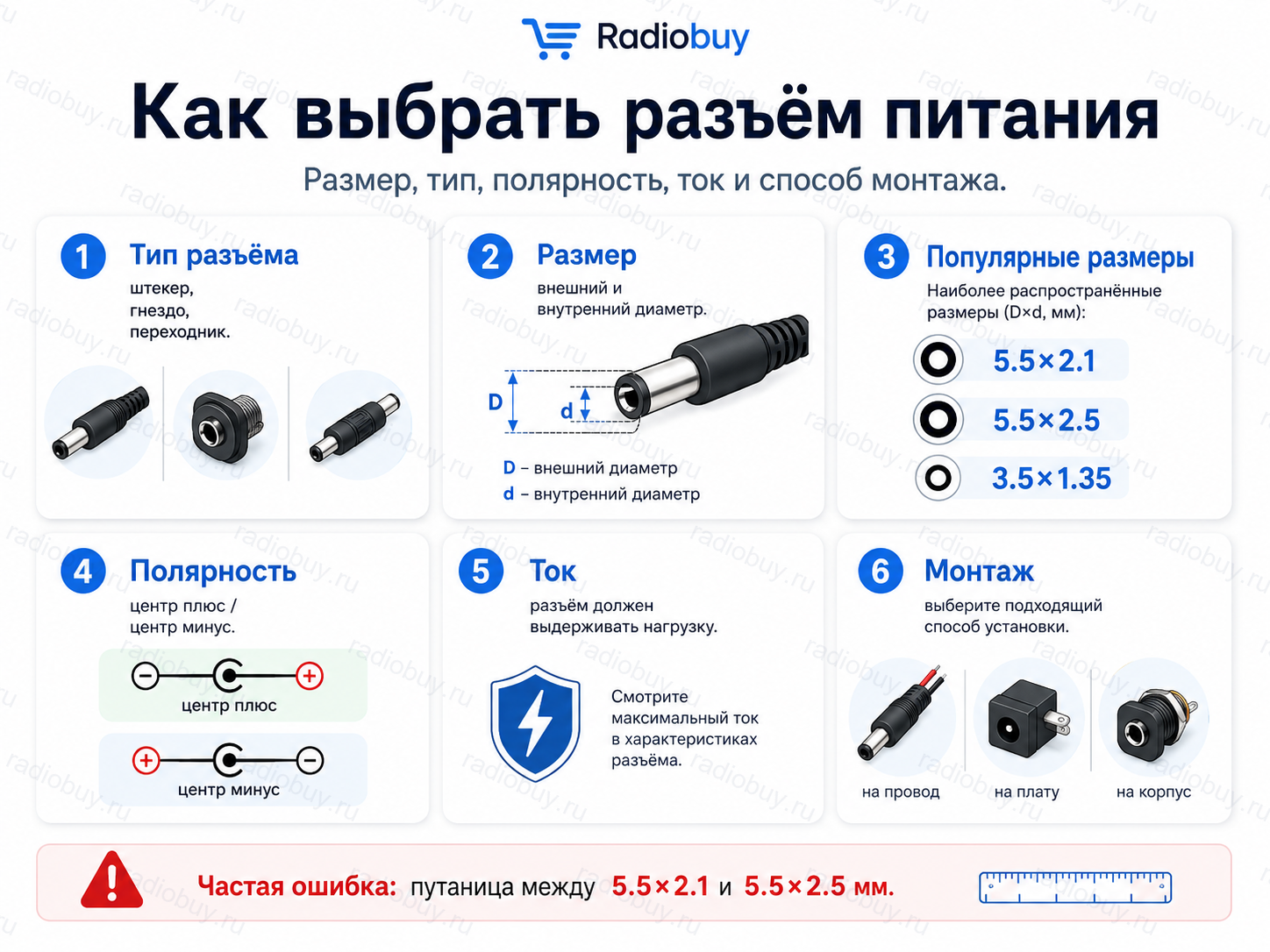

Проверьте 6 параметров перед покупкой
Тип разъёма
Сначала определите, что нужно: штекер на провод, гнездо на корпус, гнездо на плату, переходник, клеммник или кабель с готовым разъёмом.
Внешний диаметр
У DC-штекера первая цифра обычно показывает внешний диаметр. Например, в размере 5.5×2.1 мм внешний диаметр — 5.5 мм.
Внутренний диаметр
Вторая цифра показывает внутренний диаметр. Именно поэтому 5.5×2.1 мм и 5.5×2.5 мм похожи внешне, но не всегда взаимозаменяемы.
Полярность
Чаще встречается вариант «центр плюс», но бывают исключения. Полярность нужно проверять по маркировке устройства, старому блоку питания или мультиметром.
Допустимый ток
Разъём должен выдерживать ток устройства. Для мощных блоков питания, светодиодных лент, моторов и зарядных устройств важно не использовать слабый разъём.
Способ монтажа
Разъём может быть на провод, на плату, на корпус, под гайку, с клеммами или под пайку. Даже при одинаковом размере посадка может отличаться.

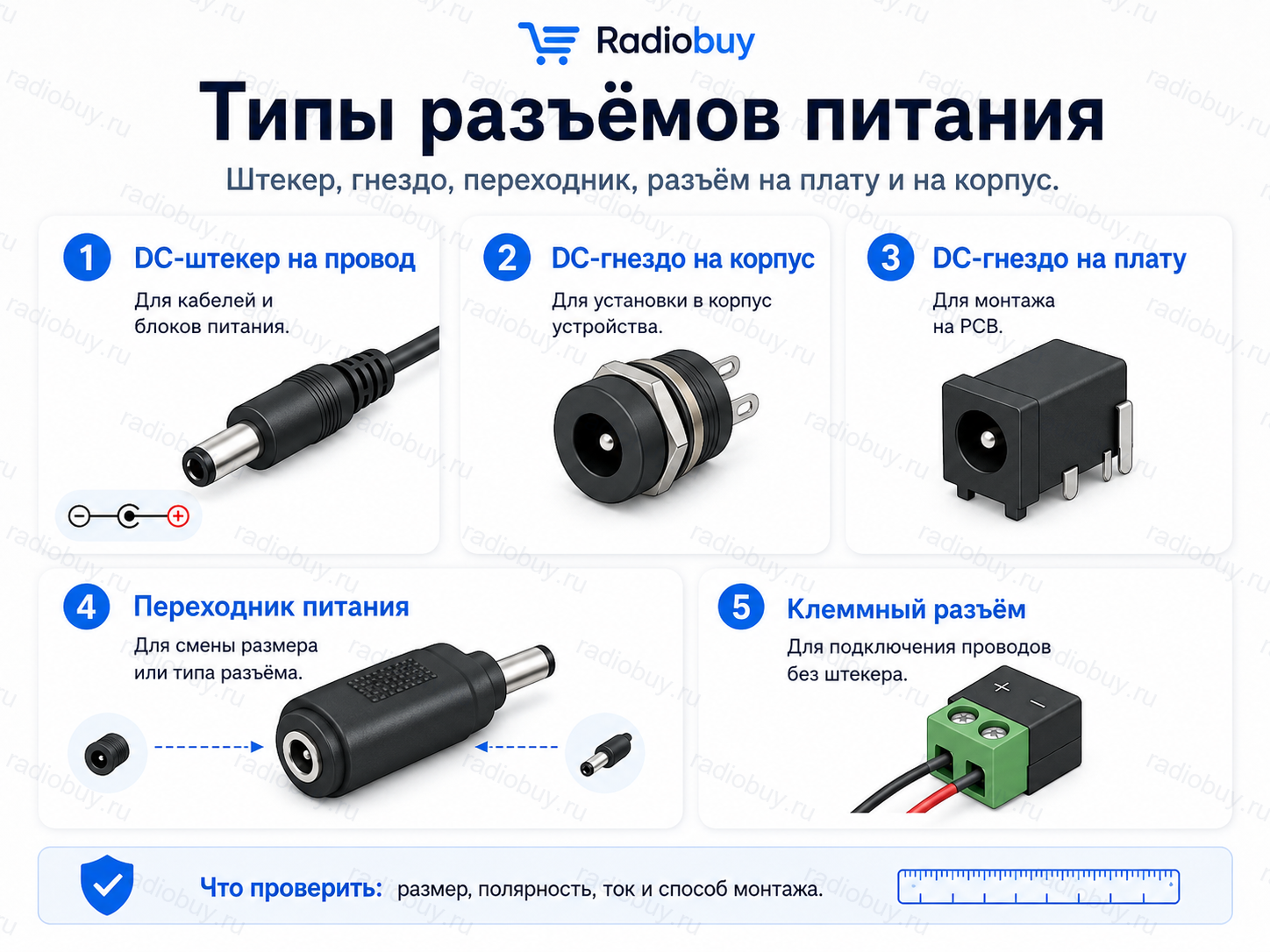

Основные виды разъёмов питания
Разъём питания может быть штекером на провод, гнездом на корпус, гнездом на плату, переходником или клеммником. Эти варианты не являются взаимозаменяемыми без проверки монтажа.
| Тип | Где применяется | Что проверить | Комментарий |
|---|---|---|---|
| DC-штекер на провод | Блоки питания, кабели, переходники | Размер, полярность, ток, качество пайки | Нужен, если надо сделать или заменить кабель питания |
| DC-гнездо на корпус | Корпуса приборов, самодельные устройства, панели | Диаметр посадочного отверстия, гайка, ток, контакты | Удобно для установки в корпус устройства |
| DC-гнездо на плату | Платы, модули, приборы, ремонт электроники | Расположение выводов, размер, посадочное место | Важно совпадение footprint и механики платы |
| Клеммник питания | Модули, контроллеры, автоматика, LED-подключения | Шаг клемм, ток, сечение провода | Удобен, когда питание подключается проводами без штекера |
| Переходник питания | Смена размера штекера, временные подключения | Размеры с двух сторон, полярность, ток | Не должен ухудшать контакт и перегреваться |

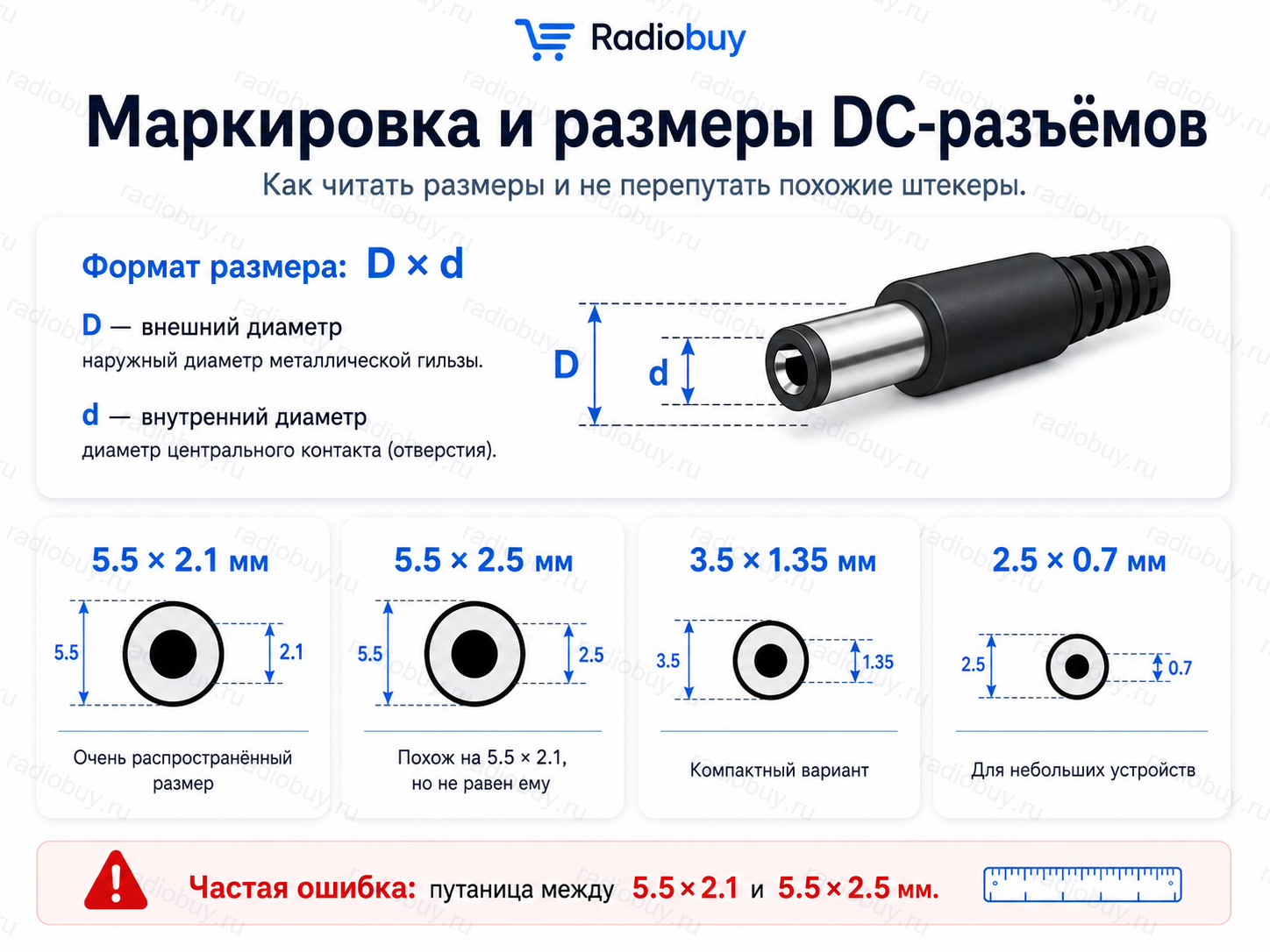

Маркировка и размеры DC-разъёмов
Размер DC-разъёма обычно записывают как внешний диаметр × внутренний диаметр. Например, 5.5×2.1 мм означает внешний диаметр 5.5 мм и внутренний 2.1 мм.

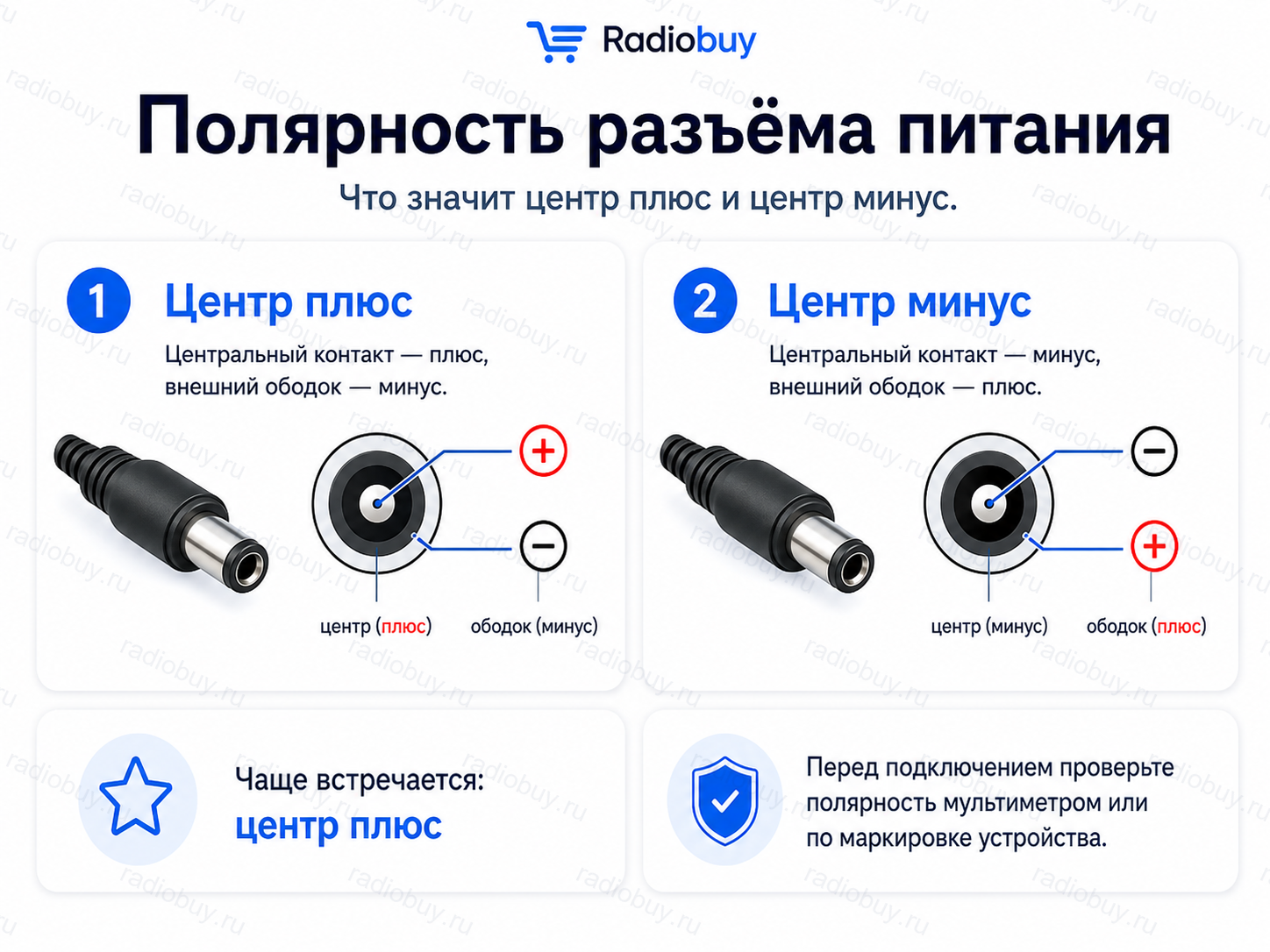

Что значит «центр плюс» и почему это важно
У DC-разъёма обычно есть центральный контакт и внешний ободок. Частый вариант — центральный контакт подключён к плюсу, внешний ободок — к минусу. Но встречаются исключения.
Почему важен допустимый ток разъёма
Слабый контакт греется
Если разъём плохо подходит или рассчитан на меньший ток, контакт может греться, окисляться и вызывать нестабильную работу устройства.
Плотная посадка важна
Штекер не должен болтаться в гнезде. Плохой контакт может давать просадки питания, перезапуски и случайные отключения.

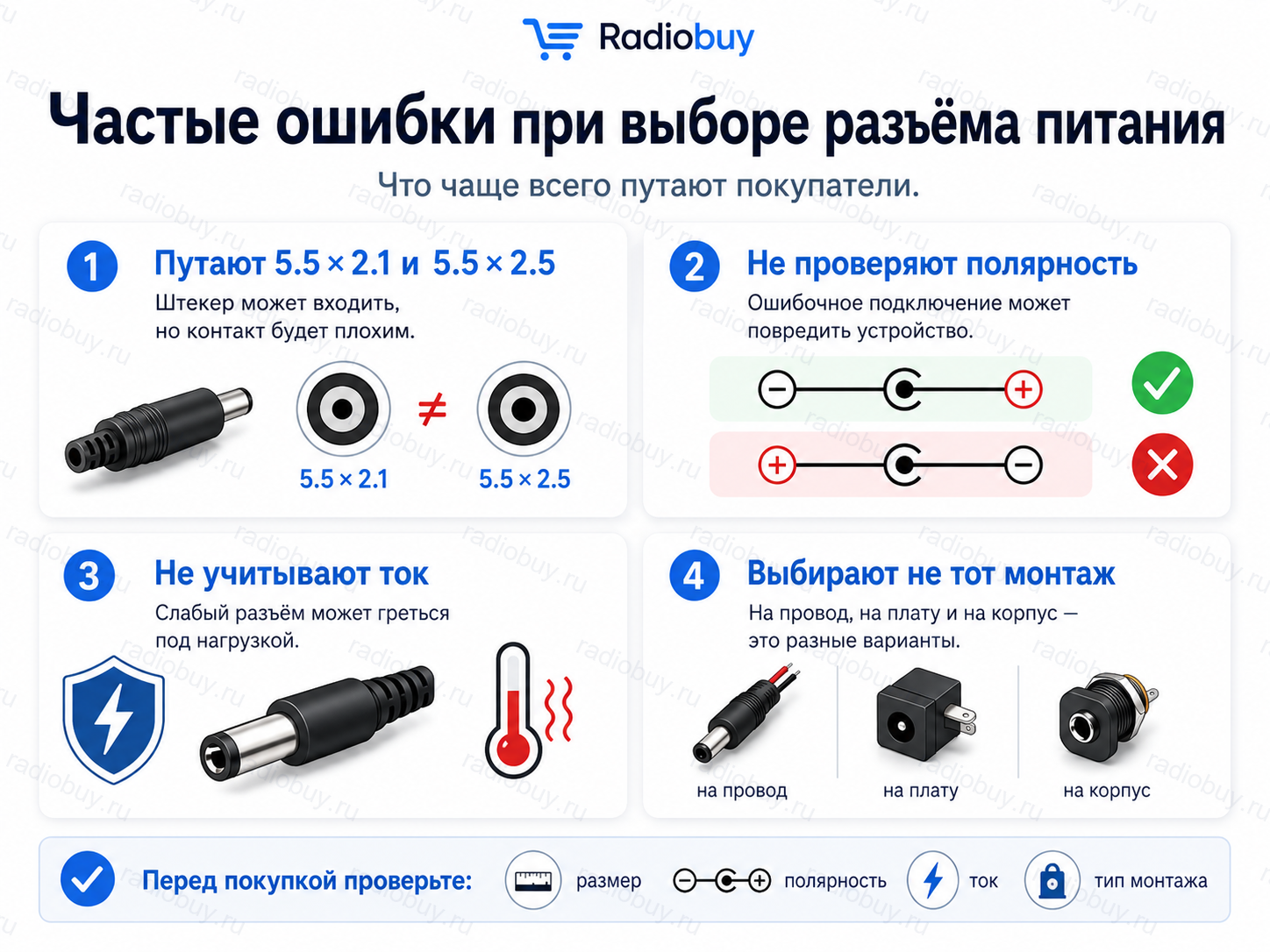

Что чаще всего путают при выборе разъёма питания
Основные ошибки — путаница между 5.5×2.1 и 5.5×2.5 мм, неподходящая полярность, слабый ток разъёма и неправильный способ монтажа.
Путают 5.5×2.1 и 5.5×2.5
Они похожи внешне, но внутренний диаметр отличается. Из-за этого возможен плохой контакт или несовместимость.
Не проверяют полярность
Даже если штекер подошёл физически, неправильная полярность может привести к неисправности устройства.
Не учитывают ток
Разъём может быть рассчитан на меньшую нагрузку. При большом токе слабый контакт может греться.
Берут не тот монтаж
Гнездо на корпус, гнездо на плату и штекер на провод — разные детали. Они не заменяют друг друга без переделки.
Короткие ответы
5.5×2.1 и 5.5×2.5 мм — это одно и то же?
Нет. У них одинаковый внешний диаметр 5.5 мм, но разный внутренний диаметр. Из-за этого контакт может быть нестабильным.
Что значит «центр плюс»?
Это значит, что центральный контакт штекера подключён к плюсу, а внешний ободок — к минусу. Такой вариант встречается часто, но его всё равно нужно проверять.
Можно ли использовать переходник питания?
Можно, если совпадают размеры, полярность и допустимый ток. Переходник не должен болтаться, греться или давать плохой контакт.
Как понять, какой разъём нужен?
Лучше измерить старый штекер или гнездо, проверить маркировку устройства, сфотографировать разъём и уточнить способ монтажа.
