Как выбрать резистор: сопротивление, мощность, допуск и маркировка
Резистор нельзя подбирать только по размеру или цвету корпуса. Нужно проверить сопротивление, мощность, допуск, тип, корпус, маркировку и условия работы в схеме. Особенно важно не ставить резистор меньшей мощности в нагруженные цепи.

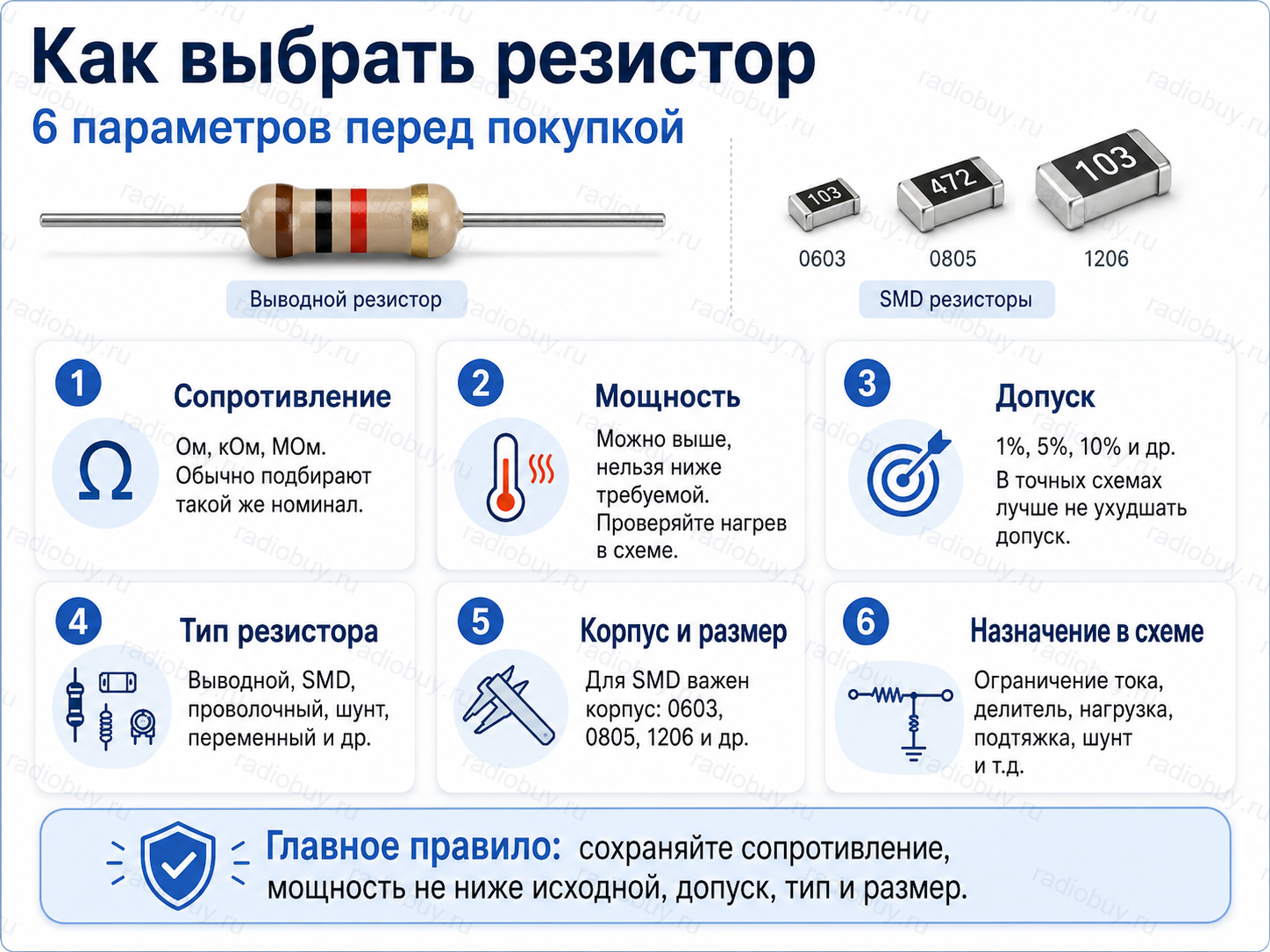

Проверьте 6 параметров перед покупкой
Сопротивление
Сначала определите номинал: Ом, кОм или МОм. Для замены обычно выбирают такое же сопротивление, если схема не требует изменения параметров.
Мощность
Мощность показывает, сколько тепла резистор может рассеивать. Если стоял 0.5 Вт, ставить 0.25 Вт можно только после проверки нагрузки. Запас по мощности обычно допустим.
Допуск
Допуск показывает точность номинала. Например, 1% точнее, чем 5%. В измерительных и чувствительных цепях лучше не ухудшать допуск.
Тип резистора
Бывают выводные, SMD, проволочные, металлоплёночные, углеродистые, шунты и другие варианты. Для замены лучше выбирать тот же тип, если нет понимания схемы.
Корпус и размер
Резистор должен физически подходить на плату. Для SMD важно не перепутать корпус: 0603, 0805, 1206 и другие размеры.
Назначение в схеме
Резистор может ограничивать ток, делить напряжение, работать как подтяжка, нагрузка, шунт или элемент фильтра. От назначения зависит допустимость замены.

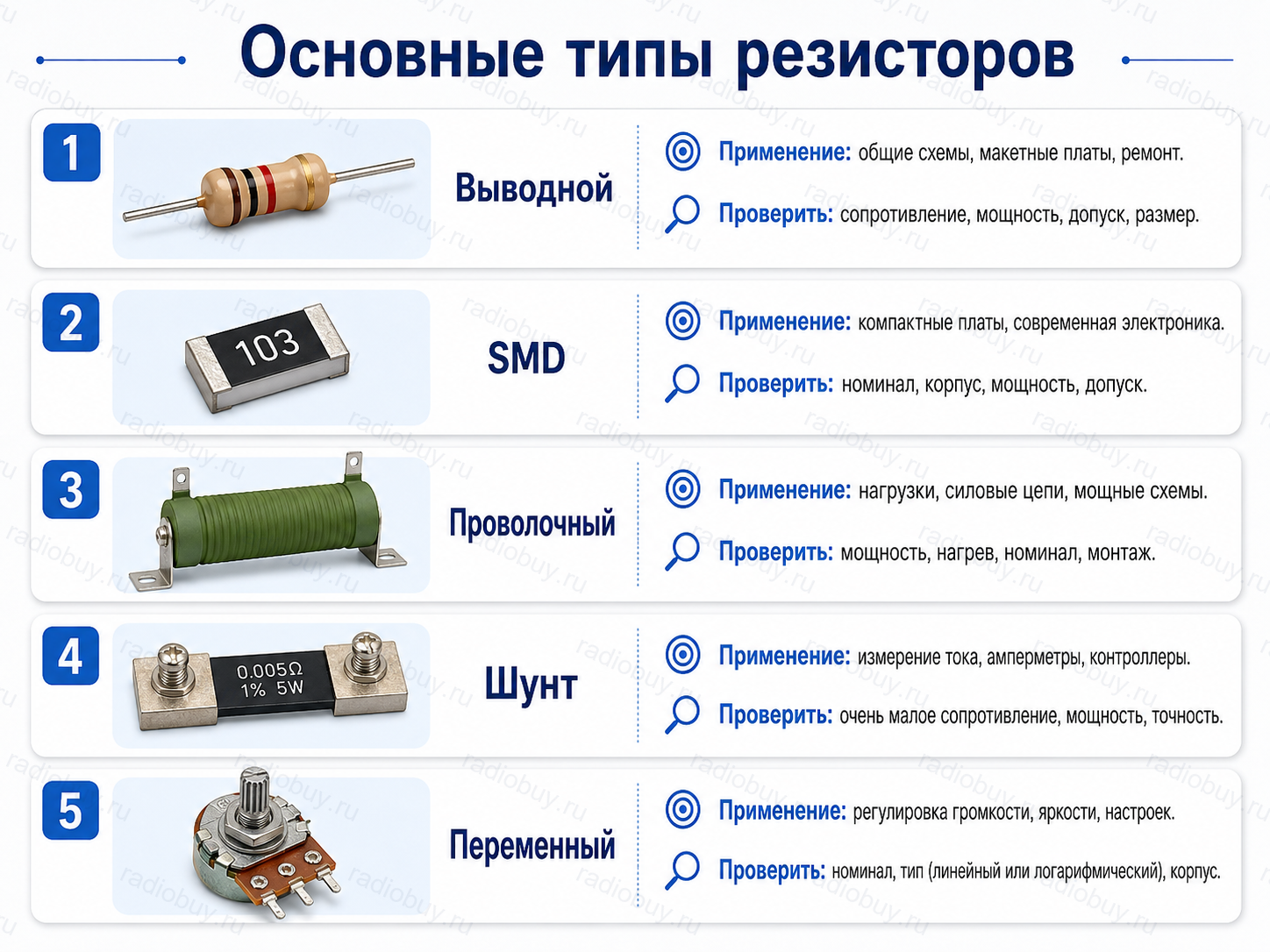

Основные виды резисторов
Резисторы отличаются не только номиналом. Для замены важно понимать тип элемента: выводной, SMD, проволочный, шунт или переменный резистор.
| Тип | Где применяется | Что проверить | Комментарий |
|---|---|---|---|
| Выводной | Ремонт, макетные платы, обычные схемы | Сопротивление, мощность, допуск, размер | Часто маркируется цветными полосами |
| SMD | Компактные платы и современная электроника | Номинал, корпус, мощность, допуск | Часто имеет цифровую маркировку |
| Проволочный | Нагрузки, силовые цепи, мощные схемы | Мощность, нагрев, номинал, монтаж | Может заметно греться при работе |
| Шунт | Измерение тока, амперметры, контроллеры | Очень малое сопротивление, мощность, точность | Обычным резистором заменять нельзя без расчёта |
| Переменный | Регулировка громкости, яркости, настроек | Номинал, тип регулировки, количество выводов, корпус | Важно не путать линейный и логарифмический тип |

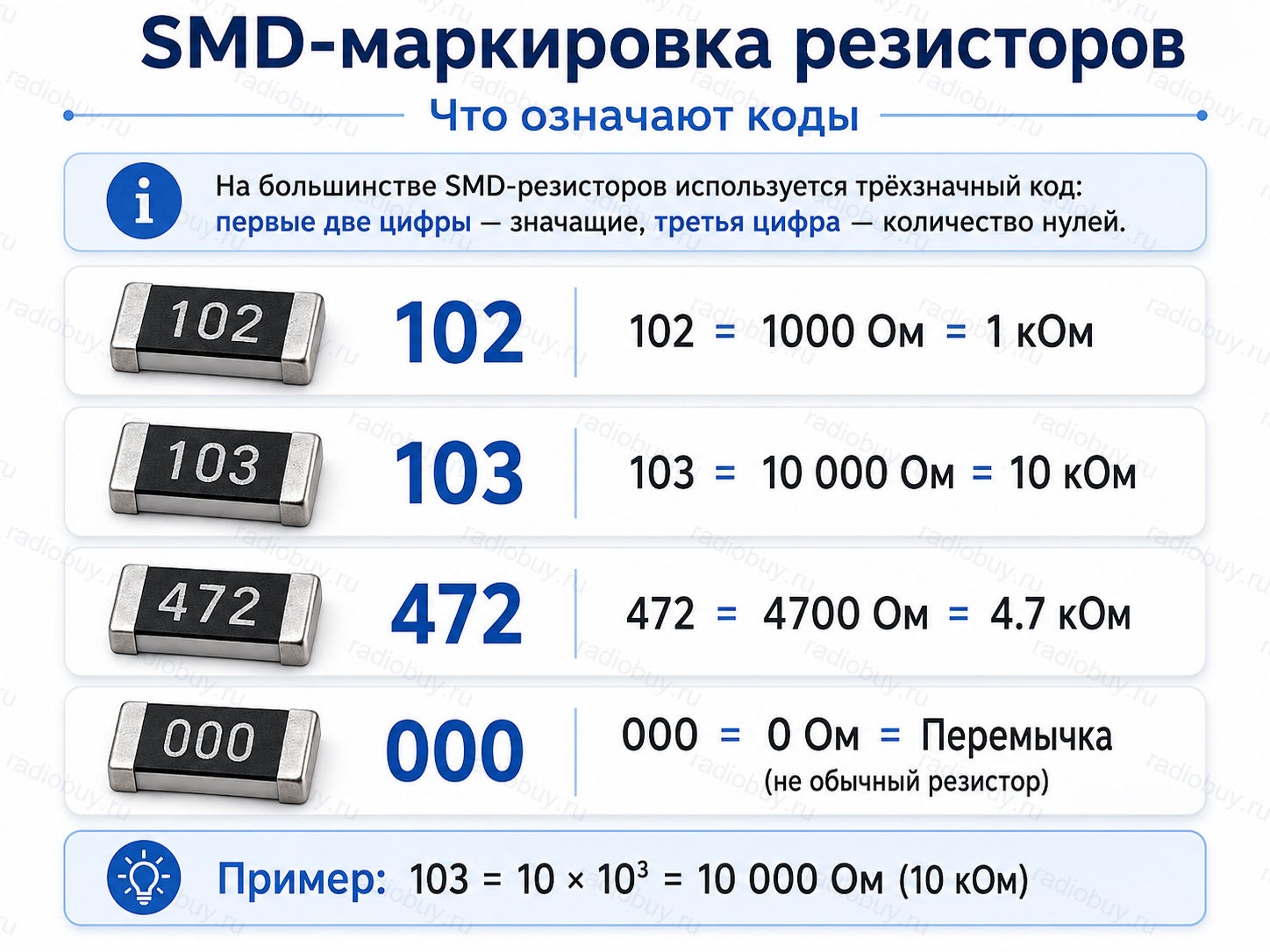

Как читать SMD-маркировку 102, 103, 472 и 000
На многих SMD-резисторах используется цифровая маркировка. Первые цифры — значащие, последняя цифра показывает количество нулей. Но у некоторых серий бывают другие системы обозначений.

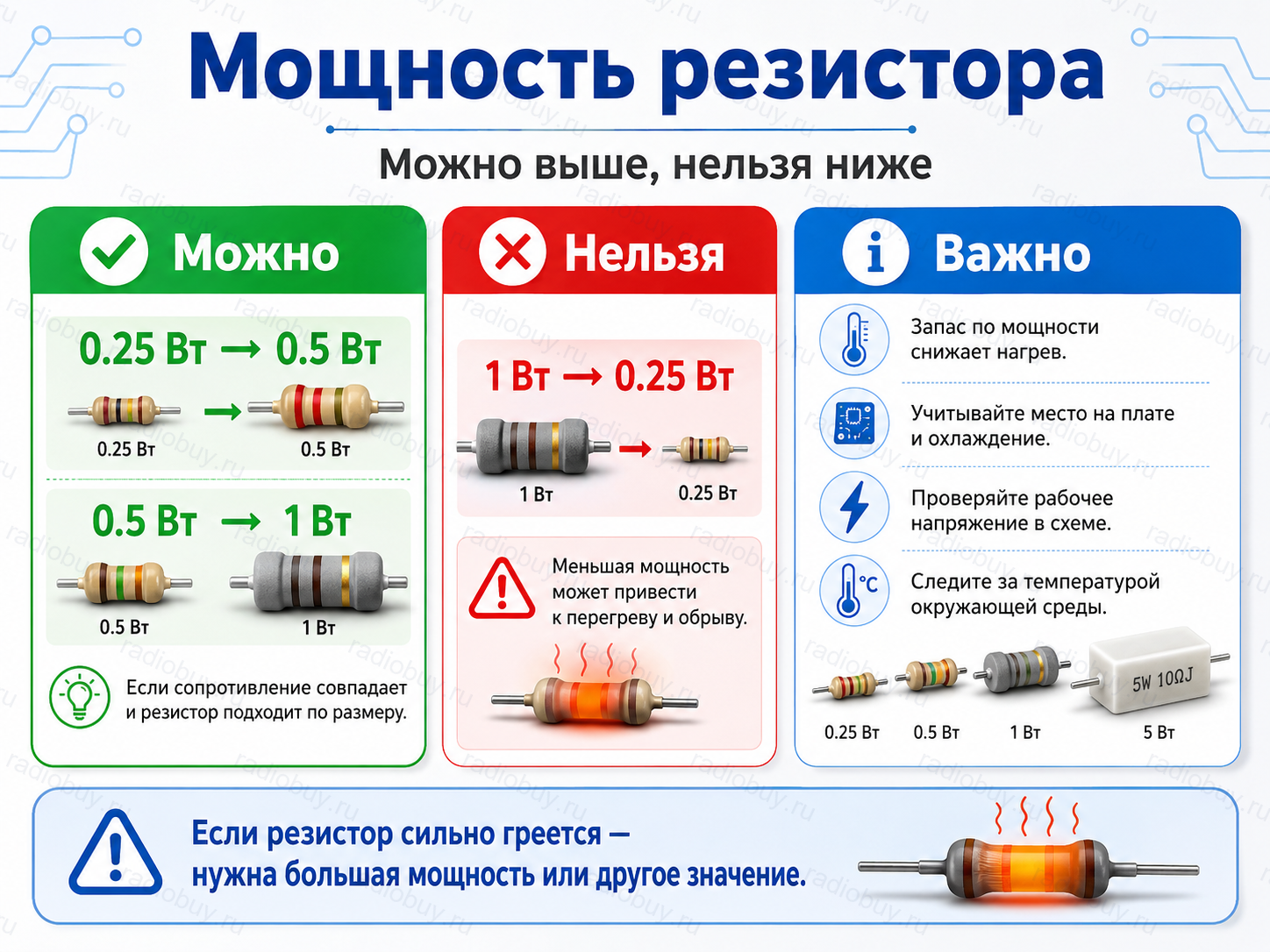

Можно ли ставить резистор большей мощности
Запас по мощности обычно допустим, если сопротивление совпадает и резистор подходит по размеру. А вот меньшая мощность может привести к перегреву, потемнению корпуса или обрыву.
Популярные размеры SMD-резисторов
| Корпус | Примерный размер | Где встречается | Комментарий |
|---|---|---|---|
| 0603 | примерно 1.6 × 0.8 мм | Компактная электроника | Маленький размер, требует аккуратной пайки |
| 0805 | примерно 2.0 × 1.25 мм | Платы общего назначения | Один из удобных популярных размеров |
| 1206 | примерно 3.2 × 1.6 мм | Более мощные или удобные для ремонта платы | Крупнее, удобнее паять вручную |
| 2512 | примерно 6.3 × 3.2 мм | Силовые цепи, шунты, нагрузки | Важно проверить мощность и назначение |

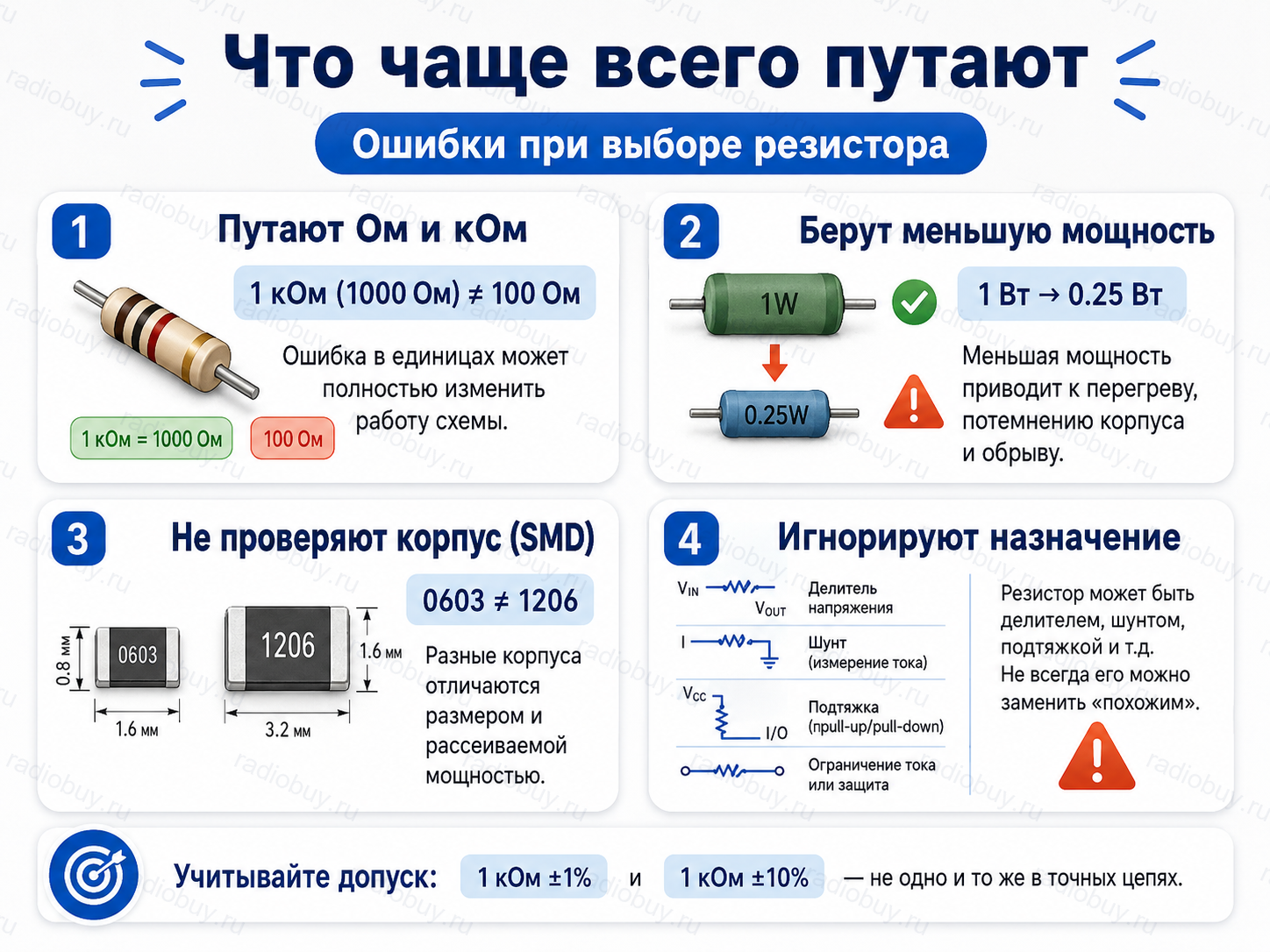

Что чаще всего путают при выборе резистора
Основные ошибки — путаница в единицах, меньшая мощность, неподходящий SMD-корпус и замена без понимания назначения резистора в схеме.
Путают Ом и кОм
1 кОм — это 1000 Ом. Ошибка в единицах может полностью изменить работу схемы или вывести элемент из строя.
Берут меньшую мощность
Резистор с меньшей мощностью может перегреваться, темнеть, уходить в обрыв или повреждать плату.
Не проверяют корпус
SMD-резисторы разных корпусов отличаются размером и мощностью. 0603, 0805 и 1206 не являются одним и тем же.
Игнорируют назначение
Резистор может быть шунтом, предохранительным, подтягивающим или частью делителя. Не всегда его можно заменить «похожим».
Короткие ответы
Можно ли поставить резистор большей мощности?
Да, обычно можно, если совпадает сопротивление, допуск и резистор подходит по размеру. Меньшую мощность ставить нельзя без проверки нагрева.
102 на резисторе — это сколько?
102 означает 1000 Ом, то есть 1 кОм. Первые две цифры — 10, третья цифра — два нуля.
0 Ом — это резистор?
0 Ом обычно используется как перемычка на плате. Его нельзя путать с обычным резистором, который ограничивает ток или задаёт режим работы схемы.
Можно ли заменить SMD-резистор выводным?
Иногда в ремонте это возможно, но нужно учитывать сопротивление, мощность, монтаж, безопасность и свободное место на плате.
