Как выбрать светодиод: цвет, напряжение, ток, мощность и резистор
Светодиод нельзя выбирать только по цвету или размеру. Нужно проверить прямое напряжение, рабочий ток, яркость, угол свечения, корпус, полярность и способ подключения. Особенно важно не подключать светодиод напрямую без ограничения тока.
Проверьте 7 параметров перед покупкой
Цвет свечения
Цвет влияет не только на внешний вид, но и на прямое напряжение светодиода. Красные, зелёные, синие и белые светодиоды могут требовать разных расчётов.
Рабочий ток
Обычные индикаторные светодиоды часто работают при токе 5–20 мА. Мощные светодиоды требуют другого подхода и обычно подключаются через драйвер.
Прямое напряжение
Прямое напряжение зависит от цвета и типа светодиода. Оно нужно для расчёта резистора и проверки совместимости со схемой питания.
Корпус и размер
Самые популярные варианты — выводные светодиоды 3 мм и 5 мм, SMD-светодиоды, а также мощные светодиоды на подложке.
Угол свечения
Узкий угол даёт направленный свет, широкий — более рассеянный. Для индикации и подсветки часто нужны разные варианты.
Яркость
Яркость зависит от самого светодиода и рабочего тока. Слишком яркий светодиод может быть неудобен для индикации, особенно в тёмном помещении.
Полярность
У обычного светодиода есть анод и катод. При неправильной полярности он не будет светиться, а при превышении допустимых параметров может выйти из строя.
Примерные прямые напряжения светодиодов
Прямое напряжение зависит от цвета, типа и производителя светодиода. Значения ниже — ориентировочные, для точного расчёта лучше смотреть характеристики конкретного светодиода.
| Цвет | Примерное прямое напряжение | Где часто применяется | Комментарий |
|---|---|---|---|
| Красный | примерно 1.8–2.2В | Индикация, панели, простые схемы | Один из самых частых вариантов для индикаторов |
| Жёлтый / оранжевый | примерно 2.0–2.4В | Индикация режимов, предупреждения | Удобен для визуального разделения статусов |
| Зелёный | примерно 2.0–3.2В | Индикация питания, готовности, работы | Напряжение зависит от типа зелёного светодиода |
| Синий | примерно 3.0–3.4В | Подсветка, индикация, декоративные решения | Обычно требует большего напряжения, чем красный |
| Белый | примерно 3.0–3.4В | Подсветка, фонари, панели, освещение | Для мощных белых светодиодов часто нужен драйвер |
Как правильно подключить светодиод

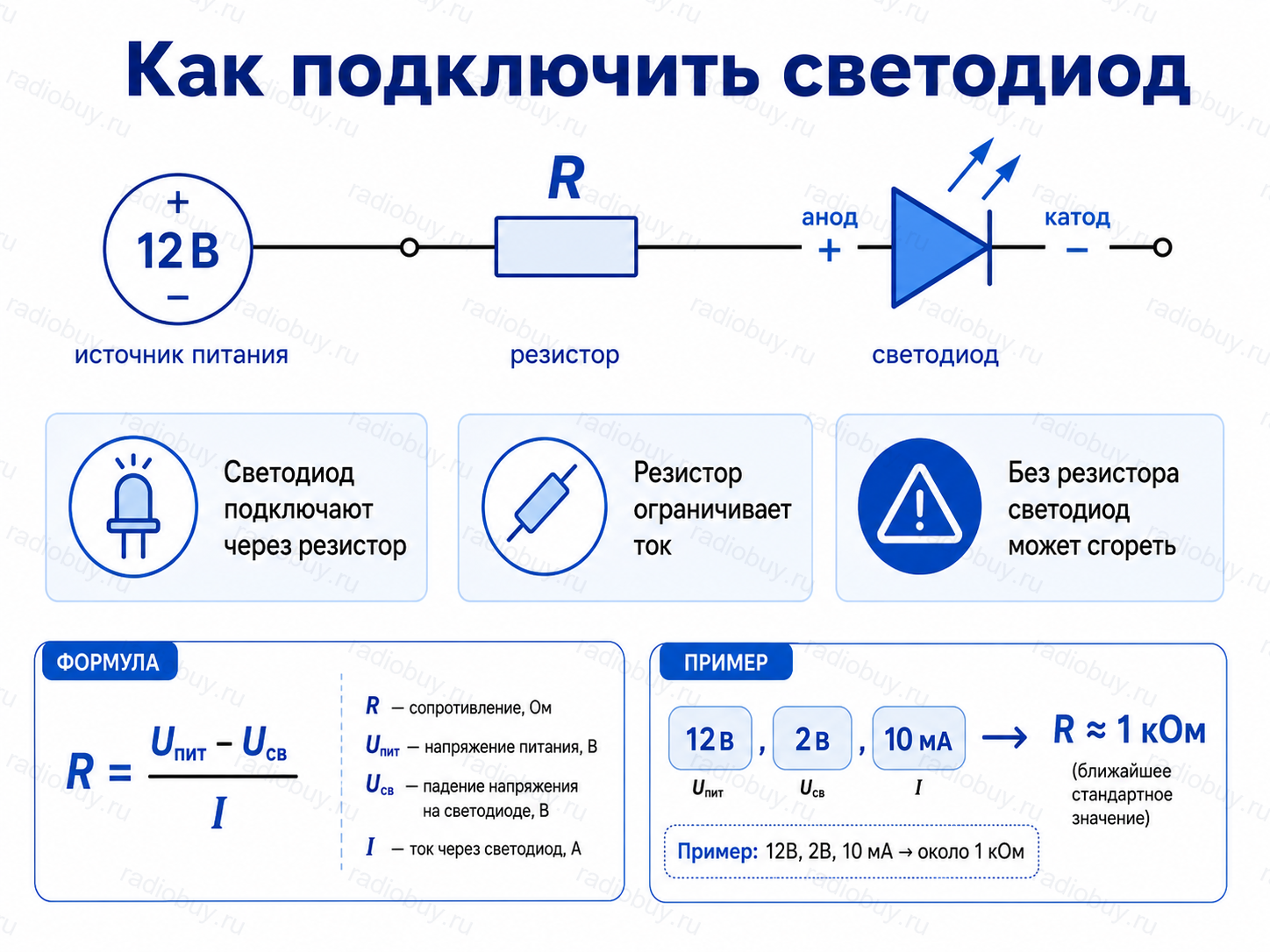

В простейшей схеме светодиод подключают последовательно с резистором. Резистор ограничивает ток, а без ограничения тока светодиод может быстро выйти из строя.
Быстрый расчёт резистора для светодиода
Популярные виды светодиодов
Выбор корпуса зависит от места установки, яркости, способа монтажа и условий охлаждения. Для индикации часто используют 3 мм и 5 мм, для плат — SMD, для освещения — мощные светодиоды.
Что чаще всего путают при выборе светодиода
Основные ошибки — подключение напрямую, неправильный расчёт резистора, путаница с полярностью и отсутствие теплоотвода для мощных светодиодов.
Подключают напрямую
При подключении напрямую к источнику питания ток может стать слишком большим. Светодиод может быстро перегреться и выйти из строя.
Не учитывают прямое напряжение
У разных цветов разное прямое напряжение. Один и тот же резистор может давать разный ток для красного и белого светодиода.
Путают полярность
Обычный светодиод светится только при правильной полярности. Перед пайкой нужно определить анод и катод.
Забывают про нагрев
Мощные светодиоды нельзя использовать без теплоотвода. Перегрев снижает ресурс и может быстро повредить светодиод.
Короткие ответы
Можно ли подключить светодиод к 12В?
Можно, но обычно через ограничительный резистор или драйвер. Напрямую подключать нельзя: ток может превысить допустимое значение.
Какой резистор нужен для светодиода?
Номинал зависит от напряжения питания, прямого напряжения светодиода и нужного тока. Для быстрой оценки можно использовать расчёт на этой странице.
Почему белый светодиод не работает от двух батареек 1.5В?
Белому светодиоду часто требуется около 3В или больше, а две батарейки могут давать напряжение на границе работы. Также нужен правильный ток и схема подключения.
Что лучше для мощного светодиода: резистор или драйвер?
Для мощных светодиодов обычно лучше использовать драйвер тока. Он стабильнее поддерживает режим работы и снижает риск перегрева.
