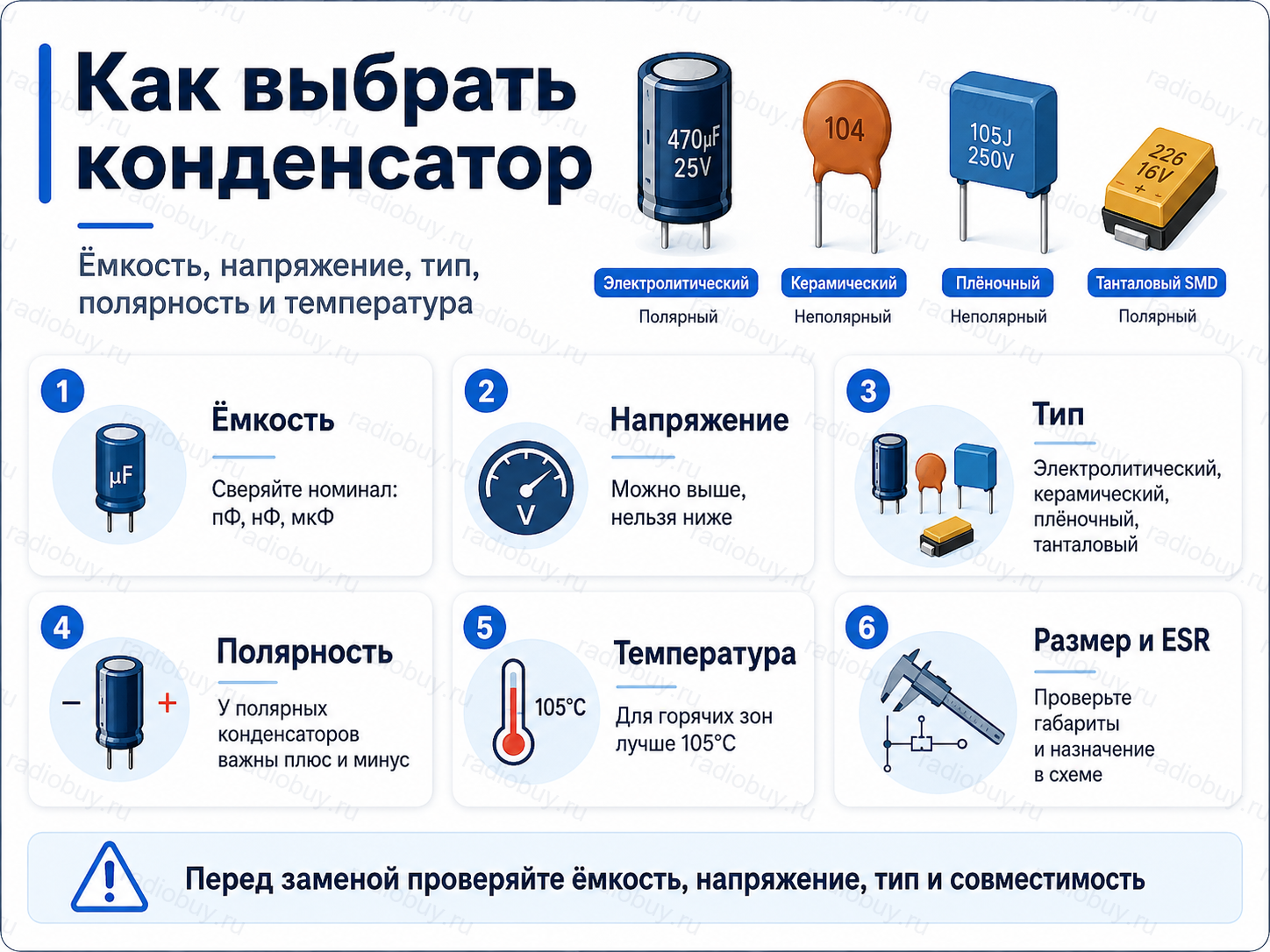

Как выбрать конденсатор: ёмкость, напряжение, тип, полярность и температура
Конденсатор нельзя подбирать только по внешнему виду или похожему размеру. Важно проверить ёмкость, рабочее напряжение, тип, полярность, температуру, размер, ESR и назначение в схеме.
Проверьте 7 параметров перед покупкой
Ёмкость
Ёмкость указывается в пФ, нФ или мкФ. Для замены обычно подбирают такой же номинал. Важно не перепутать 100 нФ, 0.1 мкФ и 100 000 пФ — это одно и то же значение.
Рабочее напряжение
Рабочее напряжение должно быть не ниже, чем у старого конденсатора или чем требуется в схеме. Конденсатор с большим напряжением часто допустим, если подходит размер.
Тип конденсатора
Электролитический, керамический, плёночный и танталовый конденсаторы ведут себя по-разному. Для замены лучше выбирать такой же тип, если нет понимания схемы.
Полярность
Электролитические и танталовые конденсаторы часто полярные. Их нельзя ставить наоборот. Керамические и плёночные обычно неполярные.
Температура
Частые варианты — 85°C и 105°C. В блоках питания, рядом с радиаторами и в горячих местах лучше использовать конденсаторы на 105°C.
Размер и шаг выводов
Даже при совпадающих параметрах конденсатор может не поместиться на плату. Проверьте диаметр, высоту и расстояние между выводами.
ESR и назначение
В импульсных блоках питания и цепях фильтрации может быть важен низкий ESR. Обычный конденсатор не всегда подходит вместо low ESR.

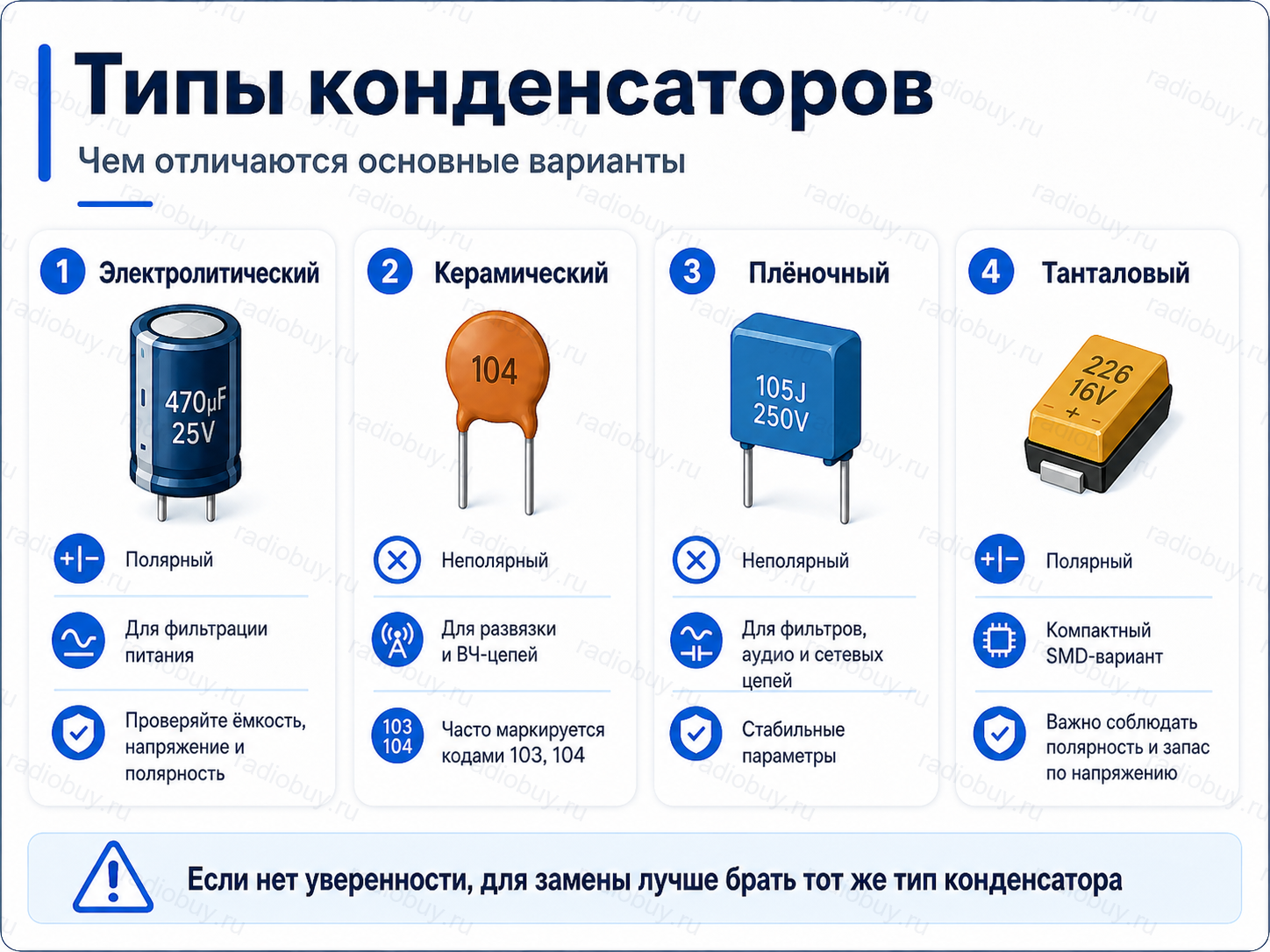

Основные типы конденсаторов
Разные типы конденсаторов применяются в разных узлах схемы. При замене лучше сохранять тот же тип, если нет понимания, почему можно заменить его другим.
| Тип | Полярность | Где применяется | Что проверить |
|---|---|---|---|
| Электролитический | Чаще полярный | Фильтрация питания, сглаживание, блоки питания | Ёмкость, напряжение, температура, ESR, размер, полярность |
| Керамический | Обычно неполярный | Развязка питания, ВЧ-цепи, фильтры, подавление помех | Ёмкость, напряжение, корпус, диэлектрик, допуск |
| Плёночный | Обычно неполярный | Аудио, фильтры, сетевые цепи, помехоподавление | Тип, напряжение, габариты, назначение в схеме |
| Танталовый | Чаще полярный | Компактная электроника, питание микросхем, SMD-платы | Полярность, напряжение с запасом, корпус, режим работы |

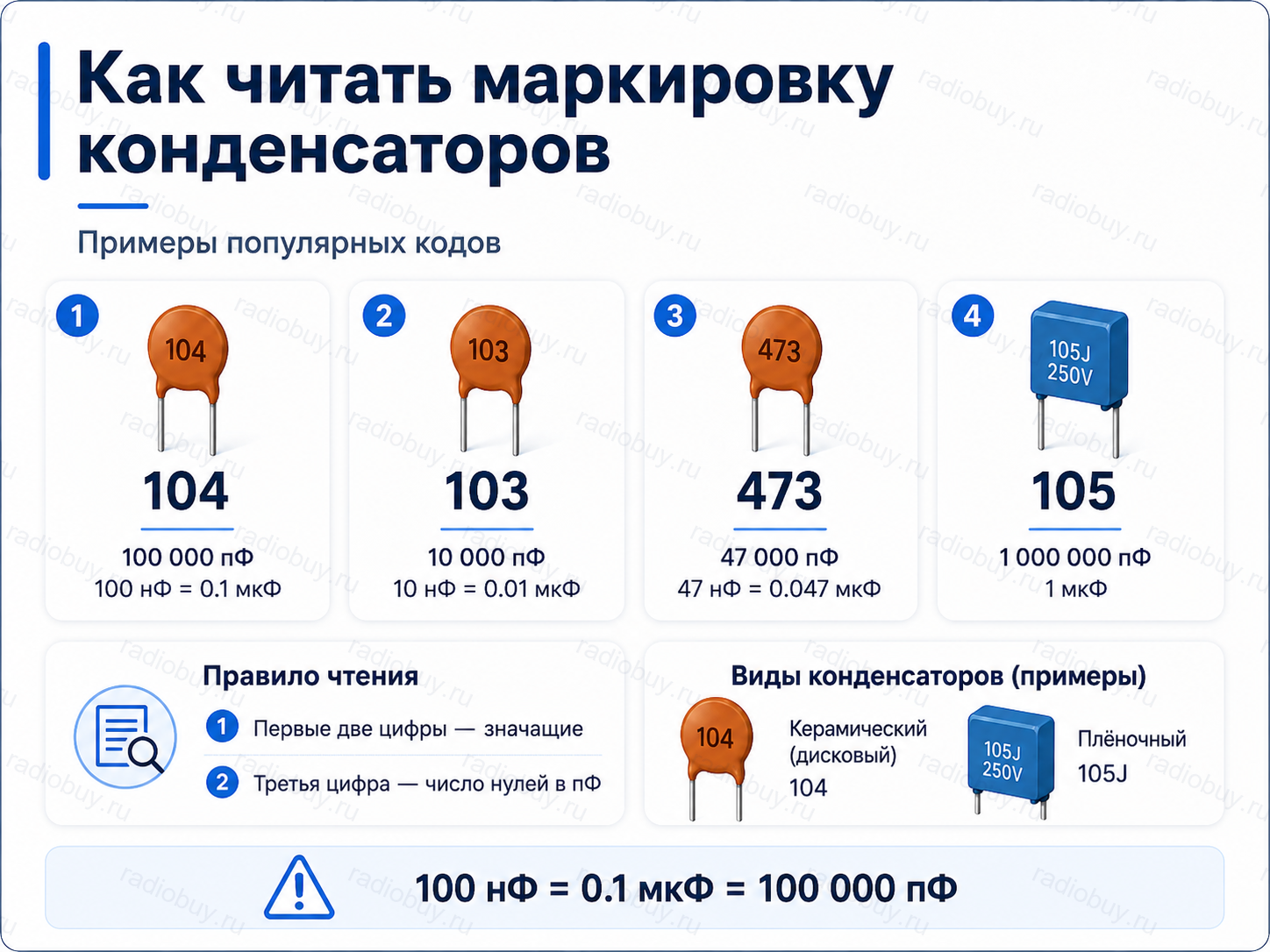

Как читать маркировку 104, 103, 473 и похожие коды
На керамических и некоторых плёночных конденсаторах часто используют трёхзначный код. Первые две цифры — значащие, третья цифра — количество нулей в пикофарадах.

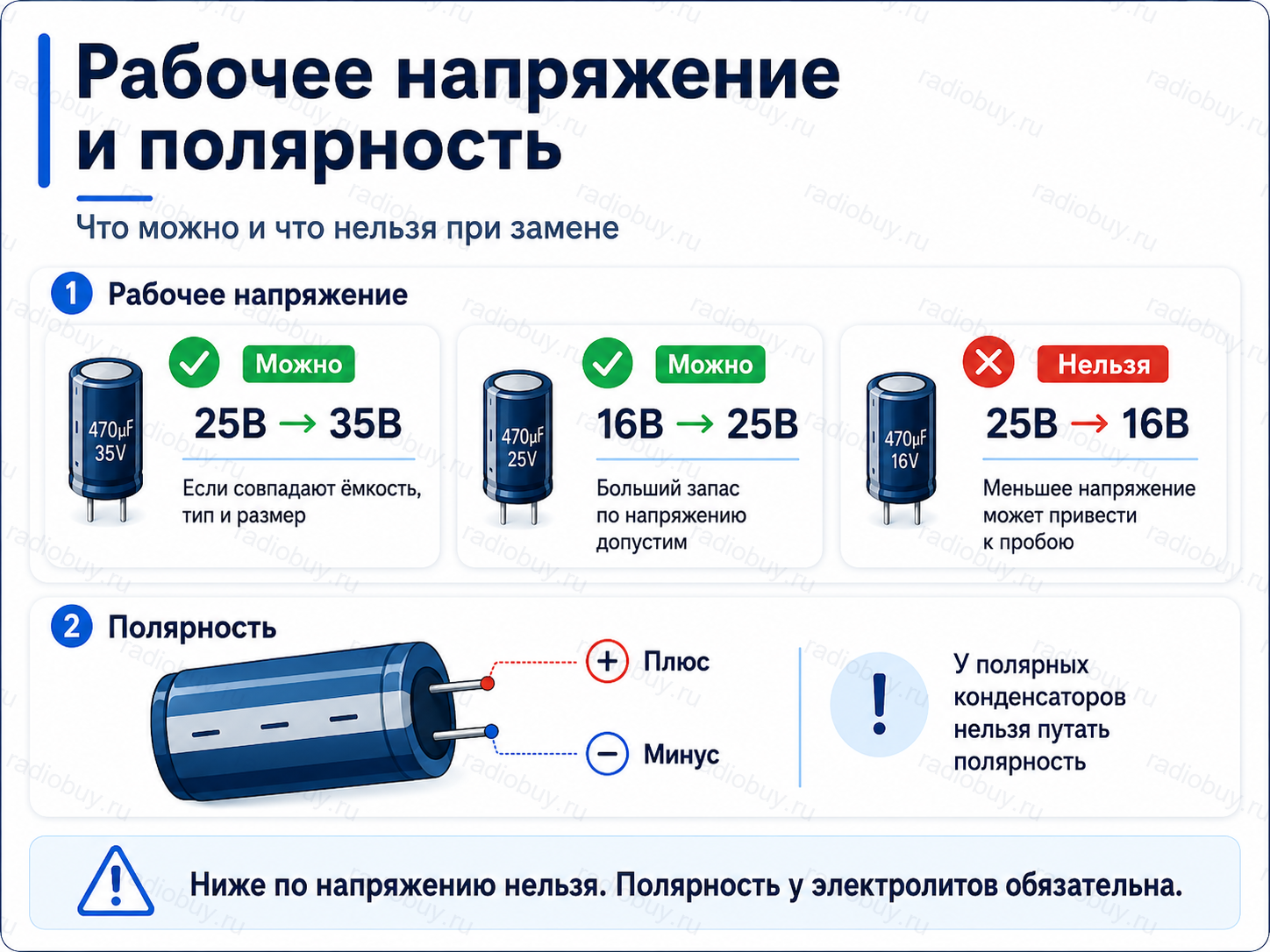

Что можно и что нельзя при замене
Рабочее напряжение конденсатора должно быть не ниже требуемого. У полярных конденсаторов обязательно нужно соблюдать плюс и минус.
Когда важны 105°C и low ESR
105°C
Подходит для блоков питания, горячих зон, участков рядом с радиаторами и схем, где конденсатор работает в тяжёлых условиях.
Low ESR
Важен в импульсных блоках питания, DC-DC преобразователях и цепях с пульсациями. Обычный электролит не всегда заменяет low ESR.

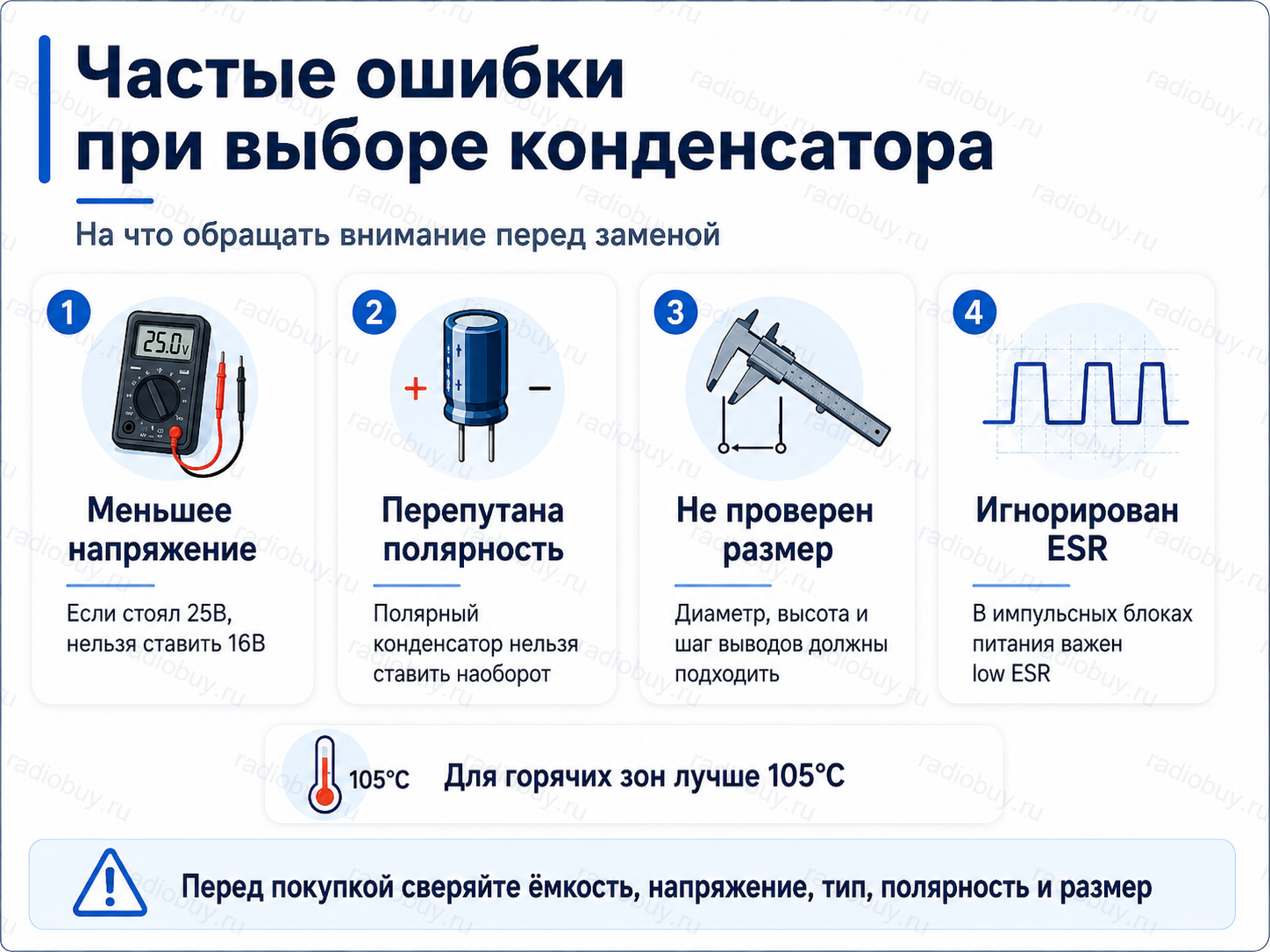

Что чаще всего путают при выборе конденсатора
Большинство ошибок связано с занижением рабочего напряжения, неправильной полярностью, неподходящим размером или игнорированием ESR в импульсных схемах.
Берут меньшее напряжение
Если стоял конденсатор на 25В, ставить 16В нельзя. Рабочее напряжение должно быть не ниже.
Путают полярность
Электролитические и танталовые конденсаторы нельзя ставить наоборот. Перед пайкой нужно проверить плюс и минус.
Не проверяют размер
Конденсатор с нужными параметрами может не поместиться на плату по высоте, диаметру или шагу выводов.
Игнорируют ESR
В импульсных схемах обычный электролит может перегреваться или работать хуже, если вместо low ESR поставить неподходящий тип.
Короткие ответы
Можно ли поставить конденсатор с большим напряжением?
Да, обычно можно, если совпадает ёмкость, тип, полярность и подходит размер. Напряжение ниже исходного ставить нельзя.
100 нФ и 0.1 мкФ — это одно и то же?
Да. 100 нФ = 0.1 мкФ = 100 000 пФ. На корпусе такой конденсатор часто может иметь маркировку 104.
Можно ли заменить 85°C на 105°C?
Обычно да, если остальные параметры подходят. 105°C часто лучше для горячих мест и блоков питания.
Что делать, если не видно маркировку?
Лучше сверить схему, позицию на плате, размеры и назначение детали. Если старый конденсатор повреждён, одного внешнего вида может быть недостаточно.
